 Enunciado: Determine a superfície de cobertura definida pelo perímetro poligonal representado no desenho ao lado, onde se encontram os respetivos vértices e cotas, sabendo que os declives são os seguintes: AB, CD, DE, EF, GH e HI=100% ; BC, FG e LA= 30º; IJ e JK=50%; KL= 2. Proposta de resolução:

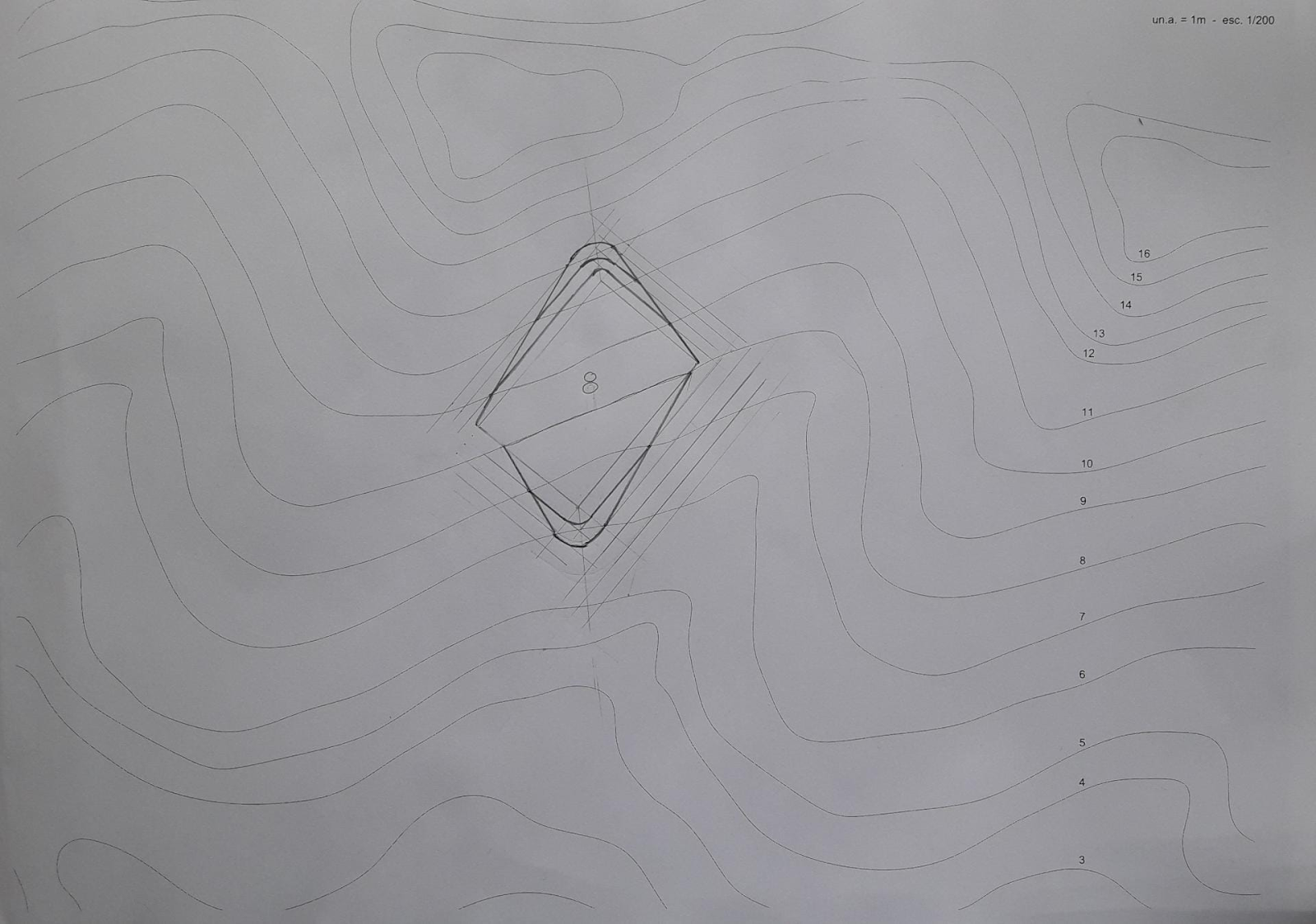

Enunciado: Com base na planta topográfica fornecida pelo professor, determine a implantação do objecto no terreno representado, definindo para o efeito a modelação do terreno com os seus respectivos taludes de aterro e desaterro. Nota: surgiu a dúvida de que planta usar, se era do objeto escolhido no início do exercício de continuação, ou se o objeto do ponto 4 da continuação. Na dúvida, fiz dos dois. Proposta de resolução: ou



Enunciado: Verificará agora que no interior do seu objecto se intersecta um grande número de paredes. Elimine algumas delas integralmente, ou partes se estas se encontrarem entre outras paredes, de modo a criar passagens por todo o interior da forma.  Resolução:

  Resposta ao exercício proposto na aula de 26/10/2020 Enunciado:     Represente, lado a lado na sua folha, polígonos regulares, desde o triângulo até ao octógono, de modo que estas figuras sejam as projeções horizontais de pirâmides regulares.     Os lados destes polígonos são sempre de 4 cm.     Represente as duas projeções ortogonais de cada uma das pirâmides propostas.     As pirâmides propostas serão sempre regulares, o que significa que as faces laterais são triângulos equiláteros. Nova resolução:

 Enunciado: Utilizando as Operações Geométricas Básicas, aprendidas nas aulas, desenvolva um objecto geométrico complexo, operando do seguinte modo, agora sobre a sua forma vazada: - Escolha 3 ou 4 operações geométricas diferentes e aplique-a, numa primeira acção, à sua única forma vazada, e depois, sucessivamente, a cada uma das imagens obtidas; - As operações geométricas deverão sempre criar a intersecção entre a forma operada e a sua imagem, de modo a proporcionar, no seu interior, a divisão em espaços equivalentes; - Deverá haver o cuidado de não permitir que uma forma intersecte mais do que duas outras formas: a que lhe deu origem e a que ela originou; - O desenvolvimento do objecto geométrico deverá ser pensado tridimensionalmente, de maneira a evitar que as operações geométricas se realizem sempre na horizontal. O resultado final desta fase será a representação ortogonal do objecto criado, incluindo as vistas exteriores, planta superior e alçados, mas também as vistas secant
